Графическая подсистема модуля режимного аналитика предназначена для решения следующих задач:

• Создание графических схем «узлы - ветви»;
• Возможность редактирования полученных схем в плане изменения положения графических объектов относительно друг друга, изменения конфигурации линий и редактирования текстов;
• Создание и редактирование слоя текстовых полей для отображения произвольных параметров на схеме, привязанных к основным объектам на сцене. Текстовые поля могут иметь горизонтальное и вертикальное расположение, а также скрываться при необходимости;
• Возможность сохранения, загрузки и удаления из архива схем. Количество схем не ограничено;
• Отображение режимных и схемных параметров;
• Запуск отдельных расчетных задач на схеме и просмотр результатов их выполнения.

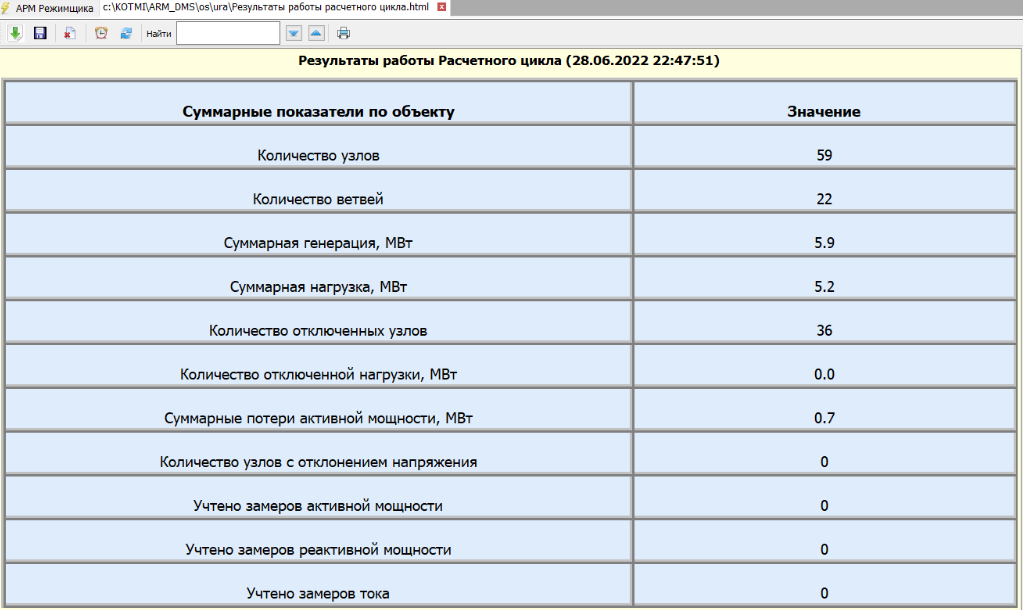

Данная функция предназначена для формирования расчетной модели сети,представляющей собой однолинейную схему замещения сети.

Схема можетсостоять из электрически не связанных фрагментов.

Расчетная модель сети используется для расчета параметров режимовэлектроэнергетической системы, в том числе для оперативной оценки ееустановившегося режима по избыточному множеству измерений параметроврежима.

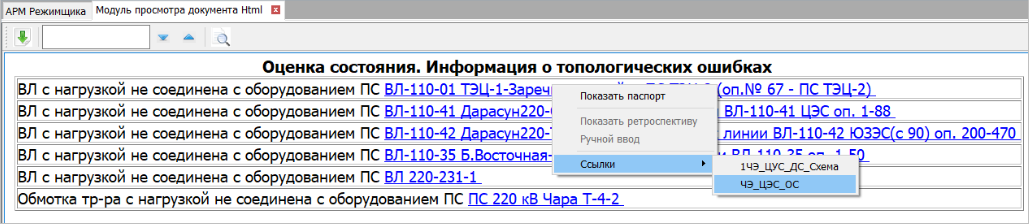

Функция предназначена для расчета параметров наиболее правдоподобногоустановившегося режима сети по данным телеметрии и псевдоизмерений с учетомстепени их достоверности при условии обеспечения наблюдаемости сети инеобходима для управленияраспределительными сетями.

Программа предназначена для расчета установившегося режима (УР) в электрических сетях напряжением 35 кВ и выше, имеющих схему произвольной структуры, т.е. сети могут иметь как кольцевые участки, так и радиальные.

В отличие от оценки состояния, функция предназначена для расчета потокораспределения в сети только по заданным значениям узловых параметров режима, а именно: генерации и потребления.

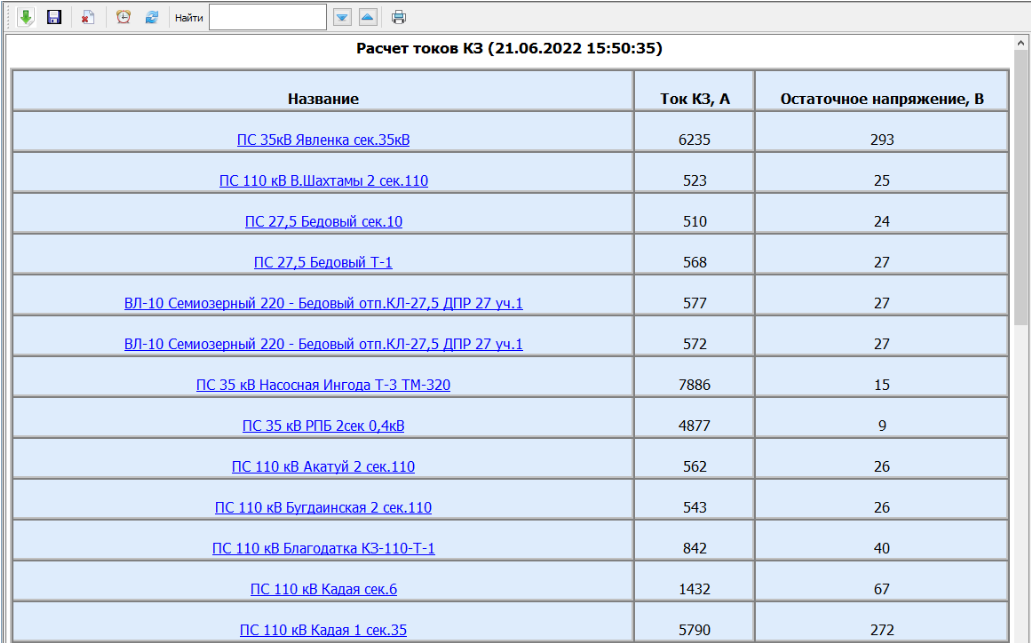

Расчет токов короткого замыкания позволяет контролировать допустимые значения токов и мощностей КЗ в сети.

Расчет выполняется для трехфазных металлических КЗ на каждой из имеющихся в сети сборных шин.

Полученные в результате величины КЗ сравниваются с максимальными допустимыми их значениями для соответствующих выключателей.

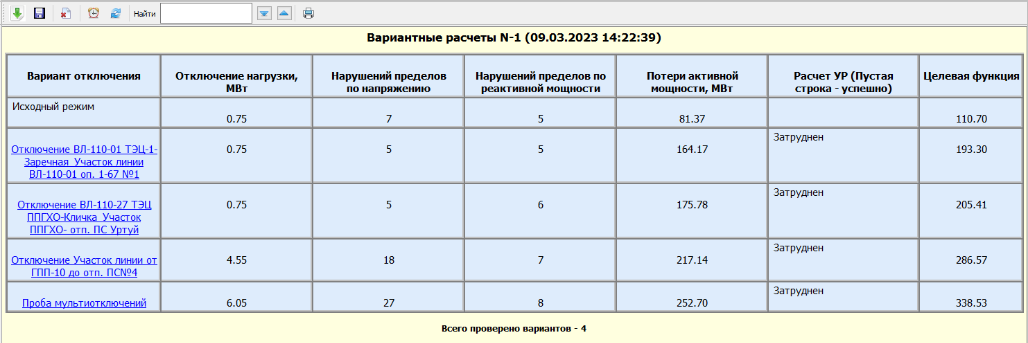

Функция «Оценка надежности режима» обеспечивает, для заданного режимаи состояния схемы, возможность расчета послеаварийных режимов сети посформированному (вручную или автоматически) списку расчетных возмущений.

Анализ рассчитанных послеаварийных режимов (на предмет ихосуществимости, потери потребителей и т.п.) позволяет оценить надежностьисходного состояния сети и «тяжесть» каждого возмущения.

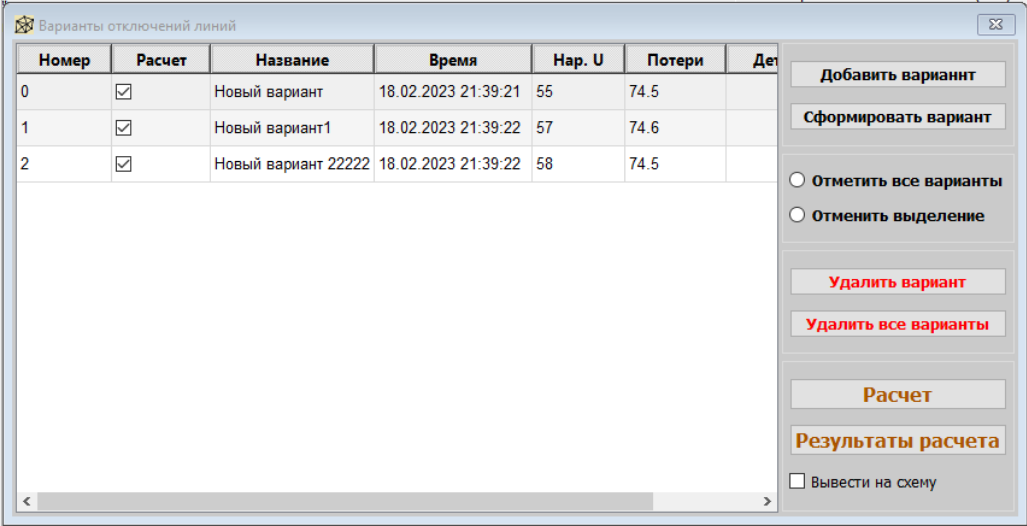

Алгоритм оптимизации мест нормальных режимных делений заключается в поочередном переборе всех возможных мест отключения линий из предложенного списка линий.

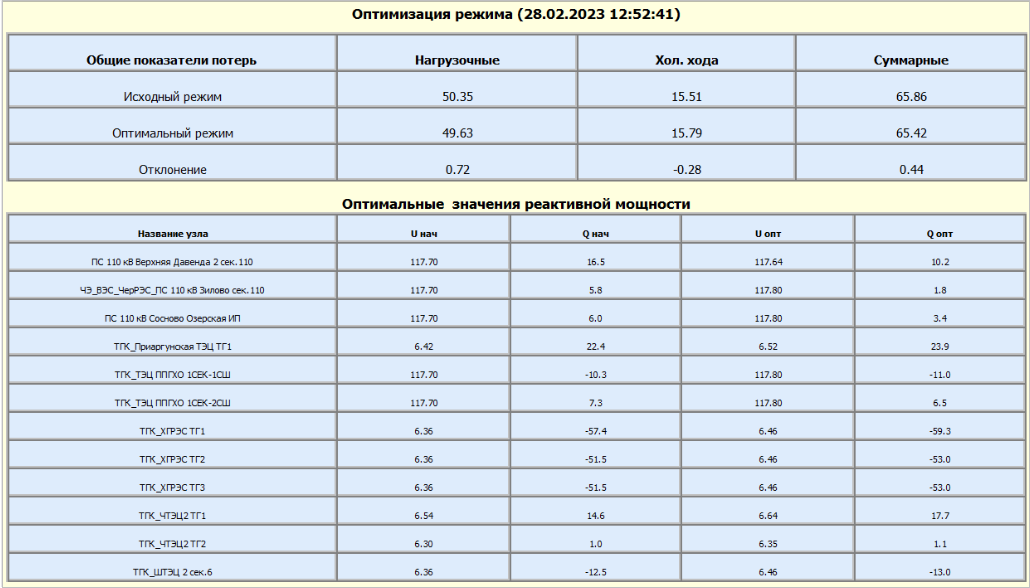

Функция предназначена для оптимизации режима по напряжению и реактивной мощности в радиальных и замкнутых электрических сетях любого класса напряжения.

Оптимальный режимэнергосистемы– это такой режим из допустимых, т.е. удовлетворяющих условиям надежности и качества электроэнергии, при котором обеспечивается минимум суммарного расхода условного топлива при заданной в каждый момент времени нагрузке потребителей.

Основные задача - оптимизация режима электрической сети, приводящая к уменьшению суммарных потерь активной мощности в сетях, в результате оптимального выбора мощности и места размещения компенсирующих устройств, выбора коэффициентов трансформациитрансформаторов связи при учете технических ограничений.

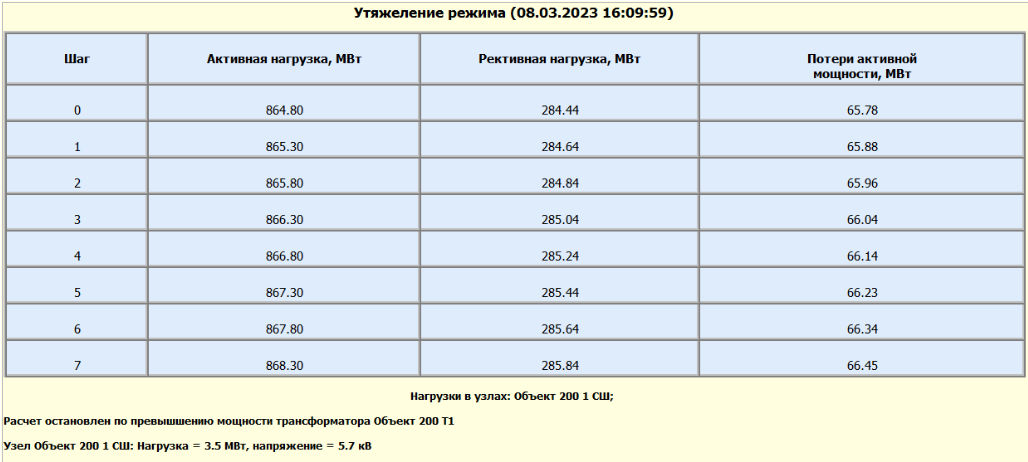

В ходе эксплуатации необходимо представлять насколько велика нагрузка в сети и какова может быть динамика нагрузки потребителей, чтобы не возникало перегрузки сетевого электрооборудования.

Например, такая ситуация возникает в случае, когда из-за ремонтных работ требуется изменить топологию сети, что может привести к появлению «узких мест» по пропускной способности.

Расчет максимальной нагрузки является средством помощи при анализе степени загрузки сети. Исходя из актуального или смоделированного состояния системы, поэтапно проводится повышение нагрузки вплоть до возникновения перегрузок основного электрооборудования сети

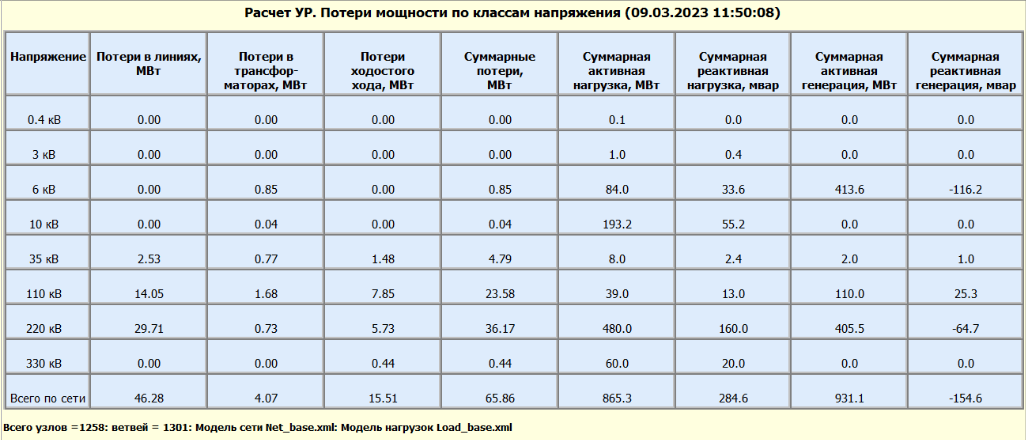

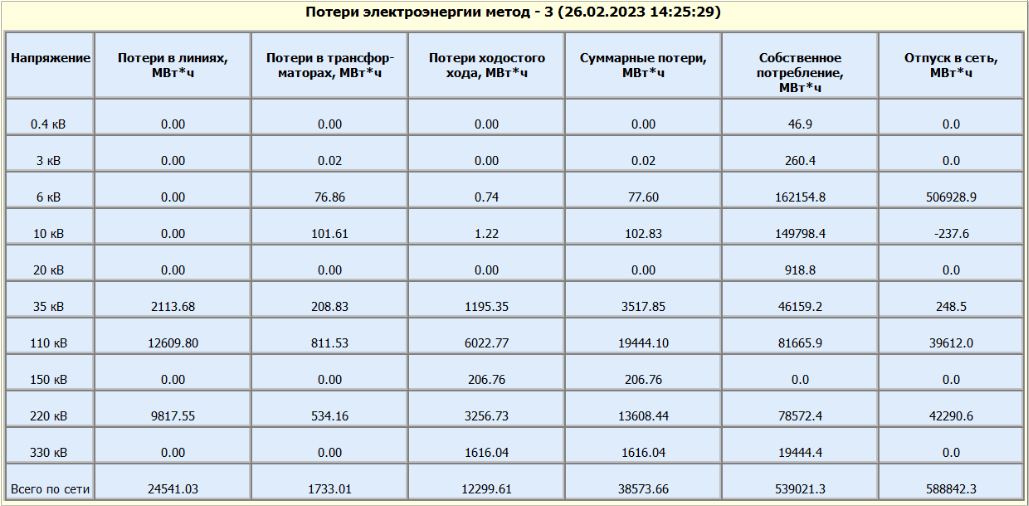

Функция предназначена для расчёта потерь электроэнергии в электрических сетях напряжением 35 кВ и выше, имеющих схему произвольной структуры.

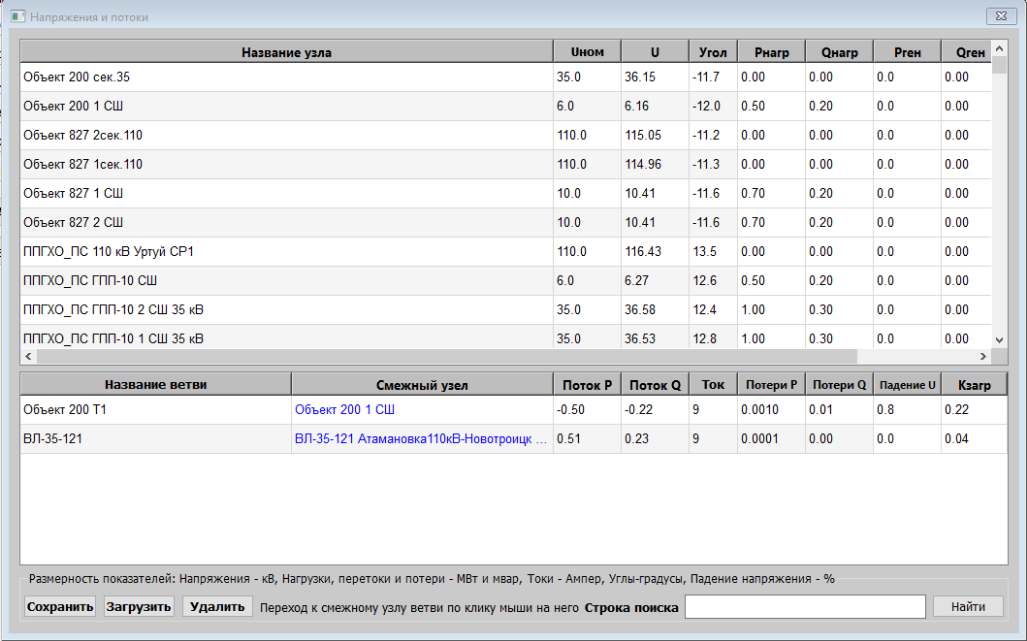

Данный функционал служит для анализа результатов расчета режимов (напряжений в узлах и потокораспределения в ветвях) на основе графической и табличной информации полученных в процессе расчетов.

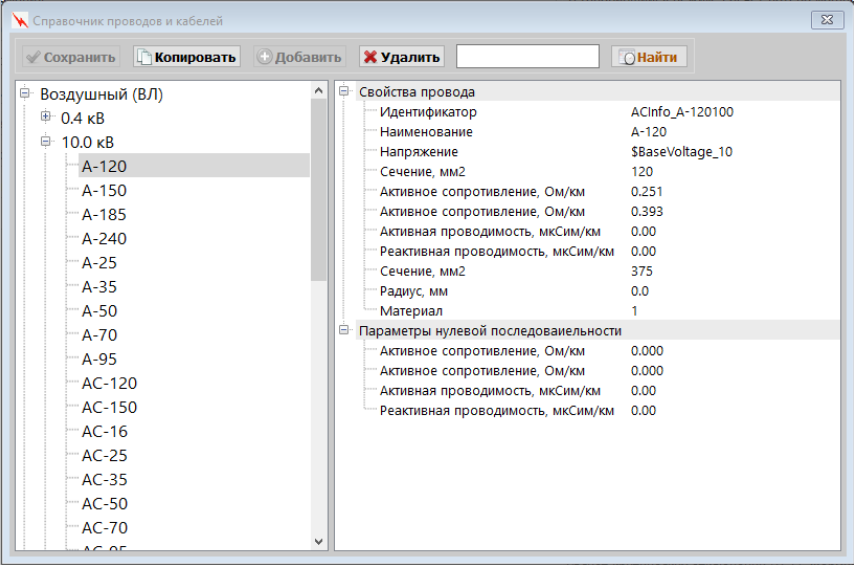

Данный функционал служит для ведения нормативно-справочной информации по электрическому оборудованию в базе данных ПК КОТМИ-14.
