Описание

Система нового поколения КОТМИ-14 предназначена для построения автоматизированных систем управления, охватывающих широкий круг задач: от обслуживания простых технологических процессов, оснащенных телеметрическим оборудованием, до создания распределенных информационных систем центров управления телемеханизированными объектами.

Назначение

ПК КОТМИ-14 предназначен для создания диспетчерских информационно-управляющих систем реального времени или их компонентов, в частности:

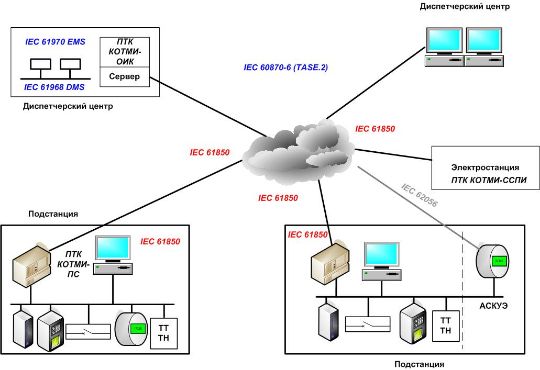

  • Оперативных информационных комплексов (КОТМИ-ОИК);

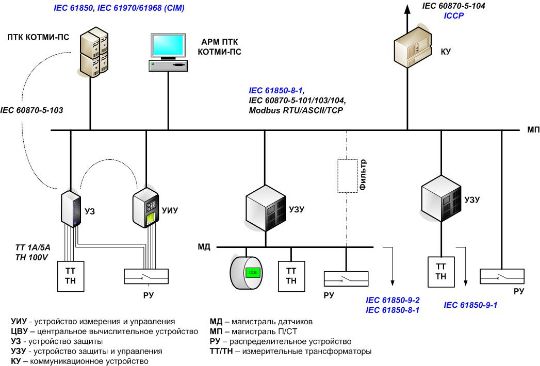

  • АСУ ТП подстанции (КОТМИ-ПС);
  • Центральных приемо-передающих станций (КОТМИ-ЦППС);
  • Систем сбора и передачи информации (КОТМИ-ССПИ);
  • Серверов телемеханики (КОТМИ-ТМ);
  • Устройств телемеханики (КП КОТМИ).

ПК КОТМИ-14 может использоваться в качестве основы для построения систем оперативного технологического контроля и управления в ситуационных центрах, центрах обработки данных и центрах управления в энергетике для генерирующих, сетевых компаний и операторов электроэнергетической системы.

Базовые функции ПК КОТМИ-14:

  • Прием и отображение событий и измерений с гарантированным качеством, фиксацией времени события/измерения и времени доставки информации;
  • Обработка телеметрической информации и ее сохранение в архивах;

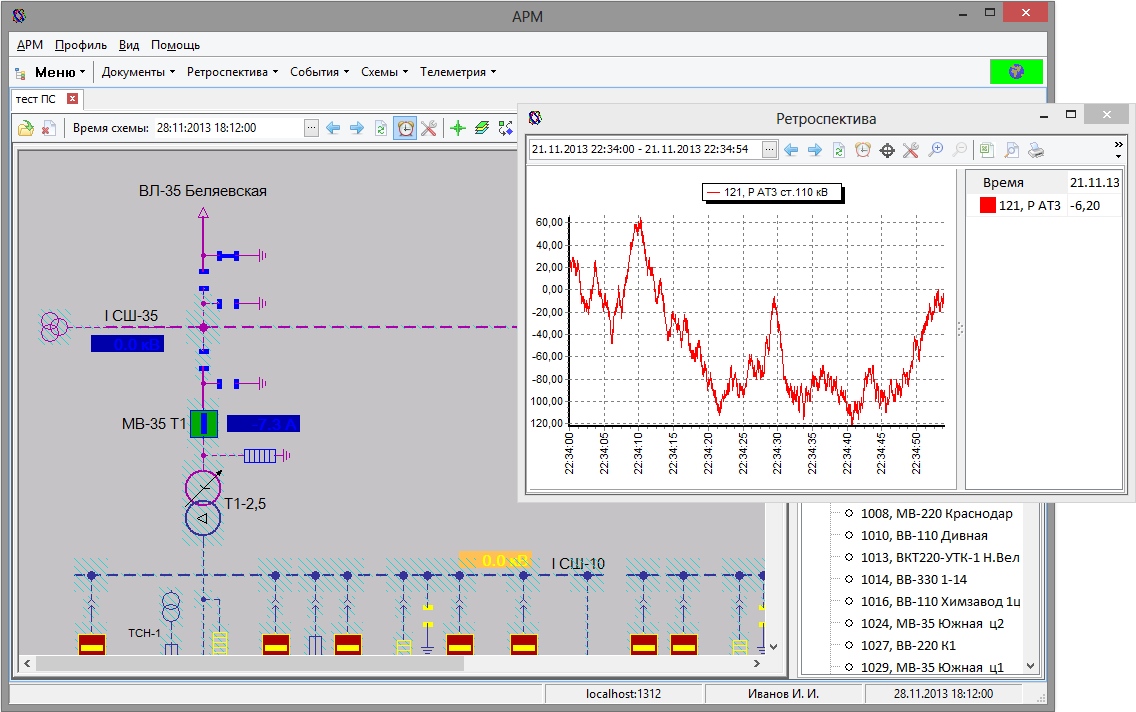

  • Оперативное (краткое) или полное предоставление информации об объектах автоматизации в виде схем (с использованием ПО компании «МОДУС»), графиков, документов, динамических наборов графиков, отчетов оперативному персоналу;
  • Выполнение расчетов на встроенном языке технологического программирования;
  • Ручной ввод данных;
  • Диспетчерские пометки на схемах;
  • Телеуправление;
  • Формирование и автоматизированная рассылка отчетов;
  • Ведение НСИ (паспортов) оборудования объектов автоматизации;
  • Ведение электронного диспетчерского журнала;
  • Веб-интерфейс для доступа в комплекс с помощью обычного Интернет-браузера.

Функции EMS

  • Контроль перетоков в опасных сечениях;
  • Мониторинг уровней напряжения;
  • Мониторинг токовой нагрузки оборудования;
  • Энергетический календарь;
  • Расчет потерь;
  • График веерных отключений.

Ключевые особенности ПК КОТМИ-14

  • Использование современных стандартов взаимодействия МЭК 61850, МЭК 61968/61970 (CIM-модель);
  • «Горячее» резервирование, встроенное в ядро комплекса;
  • Возможность построения распределенных систем;
  • Разграничение доступа к объектам и функциям комплекса в соответствии с настроенными правами;
  • Низкие требования к аппаратными системным ресурсам;
  • Гибкость политики лицензирования и ценообразования;
  • Низкая совокупная стоимость владения;
  • Обучение и сертификация специалистов;
  • Техническая поддержка и обратная связь.

Список поддерживаемых КОТМИ-14 телемеханических и промышленных протоколов приведен в разделе характеристик ПО КОТМИ-RDX.

ПК "КОТМИ-14"

Результаты тестов нагрузочной способности

Тестирование нагрузочной способности ПК КОТМИ-14, оценка работоспособности системы под реальной нагрузкой.

Предельный размер базы данных оборудования и энергообъектов

Не ограничено

Предельное число устройств и серверов телемеханики, подключенных по протоколам МЭК

Не ограничено

Точность представления меток времени
1 миллисекунда
Стандартный цикл обработки данных ТМ, включая оперативные расчеты
В темпе приема
Возможности обработки потока измерений
До 500 000 измерений в секунду на группу (кластер) серверов (архитектура комплекса позволяет распределять поток измерений по группам серверов, количество групп не ограниченно)
Максимально возможное количество ТИ
Ограничивается лицензией и возможностями аппаратной платформы
Максимально возможное количество ТС
Ограничивается лицензией и возможностями аппаратной платформы
Максимальное количество формул рас­чета
Не ограничено
Максимальный размер (количество узлов) расчетной схемы сети
больше 25000
Количество встроенных функций (логических, ма­тематических, электротехнических, функции работы с датой и временем) для выполнения расчетов
более 100
Максимально возможная глубина архивов данных
Ограничивается возможностями аппаратной платформы
Максимальное количество пользователей
Не ограничено
Максимальное количество одновременно работающих пользователей
Ограничивается возможностями аппаратной платформы
Общее количество пользовательских групп системы разграничения доступа
Не ограничено
Количество форм отображения
Не ограничено
