Описание

Программное обеспечение (ПО) КОТМИ-RDX (далее - КОТМИ-RDX) является специализированным коммуникационным модулем для связи с устройствами телемеханики, АСУ ТП и КИПиА, измерительными устройствами, ЦППС, контроллерами, SCADA-системами, автоматизированными информационно-измерительными системами коммерческого и технического учёта энергоресурсов и другими.

Назначение

КОТМИ-RDX может использоваться как в составе автоматизированных систем, так и в виде отдельно работающего продукта.

Назначение КОТМИ-RDX в составе автоматизированных систем:

  • Выполнение роли единого коммуникационного модуля, содержащего реализацию всех используемых в системе протоколов связи с устройствами нижнего уровня;
  • Предоставление уровня абстракции от конкретных устройств нижнего уровня для остальной части системы.

Назначение КОТМИ-RDX в виде отдельного продукта:

  • Выполнение роли интегрирующего компонента для межсистемного информационного обмена;
  • Использование в качестве прошивки для устройств сбора и передачи информации и концентраторов данных.

КОТМИ-RDX является основным компонентом системы сбора и передачи информации ПК КОТМИ-14.

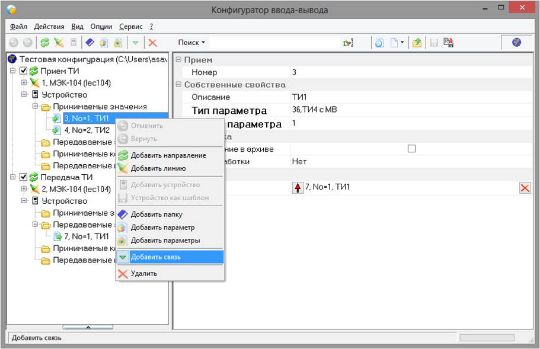

Сервер ввода-вывода

Базовые функции КОТМИ-RDX:

  • Обеспечение связи с цифровым оборудованием в составе одной АСУ (функция коммуникационного шлюза). Как правило, такими системами являются автономные АСТУ объектов, ОИК и SCADA-системы. В режиме коммуникационного шлюза КОТМИ-RDX выполняет прием и передачу данных измерений и команд управления между нижестоящими системами или устройствами и системой верхнего уровня;
  • Обеспечение связи с цифровым оборудованием в составе распределенных комплексов мониторинга и управления (функция маршрутизатора). В режиме маршрутизатора КОТМИ-RDX выполняет прием и передачу данных между системами и устройствами без их явного разделения на нижестоящий или вышестоящий уровень, поэтому возможна работа КОТМИ-RDX одновременно на несколько независимых систем. При маршрутизации выполняется преобразование данных в выбранные протоколы связи.

Обе функции с точки зрения их выполнения одинаковы, что позволяет использовать КОТМИ- RDX и в качестве коммуникационного шлюза, и в качестве маршрутизатора одновременно.

  • Хранение последних значений каждого параметра с настраиваемой глубиной хранения для исключения пропусков доставки данных при сбоях линии связи. При восстановлении работоспособности линии все сохраненные, но еще не отосланные данные автоматически отсылаются получателю на этой линии.

Схема использования КОТМИ-RDX:

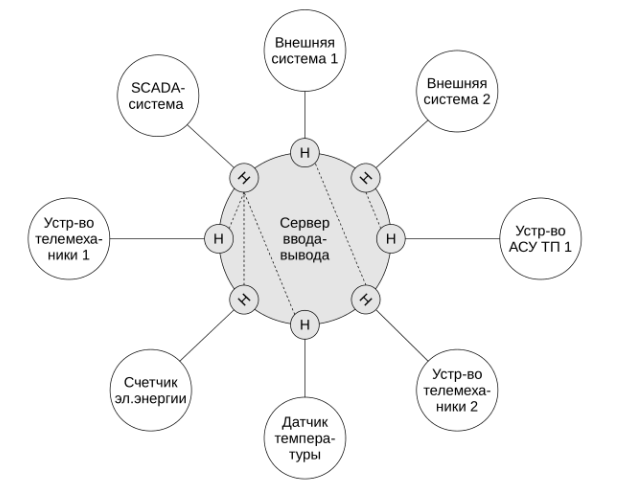

Буквой «Н» обозначены направления связи. Для приема и передачи данных от нескольких устройств в одну систему, обозначенную SCADA-система, КОТМИ-RDX используется в виде коммуникационного шлюза. Для ретрансляции данных во внешние системы, обозначенные «Внешняя система 1» и «Внешняя система 2», КОТМИ-RDX используется в качестве маршрутизатора.

Требования к ПК

Монитор

Поддержка терминала (консоли) используемой операционной системы.

Оперативная память

4 ГБ.

Операционная система

  • Операционная система «Альт 8 СП», «Альт 9 СП», «Альт 10» разработки компании ООО «Базальт СПО»;
  • Операционная система специального назначения «Astra Linux Special Edition» РУСБ.10015-01 (очередное обновление 1.6 и 1.7), разработки компании ООО «РусБИТехАстра»;
  • Операционная система специального назначения «Astra Linux Special Edition» РУСБ.10152-02 (очередное обновление 4.7), разработки компании ООО «РусБИТехАстра»;
  • Операционная система специального назначения «Astra Linux Special Edition» РУСБ.10265-01 (очередное обновление 8.1), разработки компании ООО «РусБИТехАстра»;
  • Microsoft Windows.

Процессор

  • Центральные процессоры с архитектурой «Эльбрус» (Е2К): «Эльбрус-4С», «Эльбрус-8С» и «Эльбрус8СВ», разработанные компанией АО «МЦСТ»;
  • Центральные процессоры с архитектурой ARMv8-A: «Baikal-M», разработанный компанией АО «Байкал Электроникс»;
  • Центральные процессоры с архитектурой x86 (Intel 80x86) и x86-64 (AMD64/Intel64/EM64T).

Свободное место на диске

2 ГБ и выше

Скорость канала связи по Ethernet

100 Мбит/сек и выше

Мышь

Наличие манипулятора «мышь» с интерфейсом PS/2 или USB.

Клавиатура

Наличие 101/102-кнопочной клавиатуры с русской и английской раскладкой.

Другие устройства

Наличие последовательного интерфейса (COM-порта) для устройств, использующих для связи последовательный интерфейс.

Протоколы обмена

  • МЭК 870-5-101/103/104;
  • MODBUS RTU/TCP;
  • МЭК 61850-8.1 (MMS, GOOSE);
  • ICCP;
  • SNMP;
  • SPA-bus;
  • Меркурий-230;
  • СЭТ-4;
  • OPC (DA 2+ DA 3, UA);
  • SOAP (ССНТИ);
  • Arkmed;
  • Блик;
  • С37.118.
